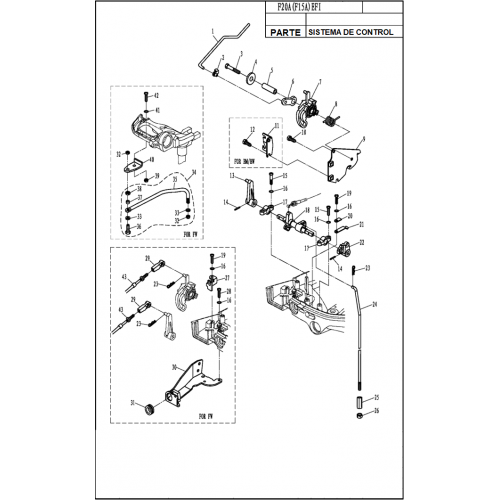

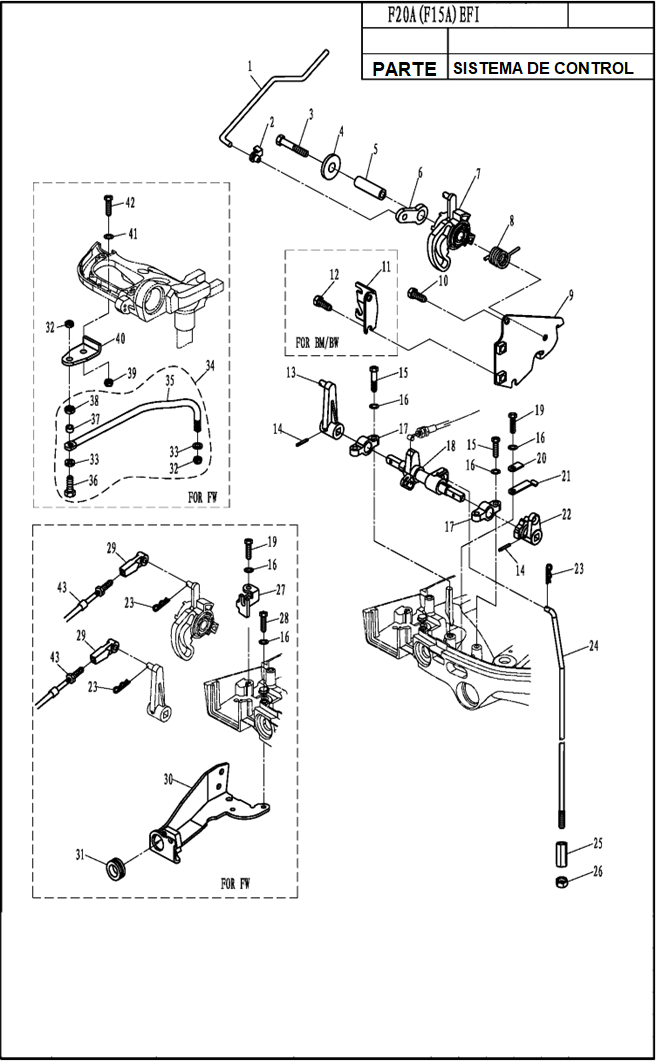

• DIAGRAMA DE SISTEMA DE CONTROL F20EFI


SN.PART NO.DESCRIPTION-ENGLISHQTYOEM PART NO.
1F20-05000045EFILINK ROD, THROTTLE1
2F15-07000016JOINT, THROTTLE ACTUATOR1661-41262-02
3GB/T5782-M6x55BOLT M6x551
4GB/T96-6BIG WASHER 61
5F15-07000012BUSH, THROTTLE ACTUATOR190387-06064
6F15-07000014PULLEY, THROTTLE ACTUATOR165W-41283-00
7F20-05060001PULLEY, THROTTLE ACTUATOR16AH-41638-00
8F20-05060002SPRING, THROTTLE ACTUATOR190508-20M44
9F20-05060101PLATE, THROTTLE ACTUATOR1
10GB/T5783-M6x14BOLT M6x142
11F20-05060102FIXED PLATE, CABLE 16AH-14497-00
12GB/T5783-M6x10BOLT M6x102
13F20-03010001ROCKER ARM, SHIFT ROD1
14GB/T879.2-3x20PIN 3x202
15GB/T9074.14-M6X25BOLT M6x25497095-06025-00
16GB/T97.1-6WASHER 61092995-06600
17F15-05040002BRACKET, SHIFT ROD26F5-41662-00
18F20-03010100LEVER ASSY, SHIFT ROD1
19GB/T9074.14-M6X16 1
20F15-05000032SPRING PLATE, SHIFT LEVER165W-44116-00
21F15-05000031SPRING, SHIFT LEVER191490-16012
22F20-03010200FIXED PLATE ASSY, SHIFT LEVER 16AH-44123-00
23F15-00000012SPRING 1.8 390468-18008
24F20-03000009LSHIFT ROD, L1
 F20-03000009SSHIFT ROD, S
25F15-05000035NUT, PLUNGER 163V-15746-00
26GB/T6170-M6NUT M6195303-06600
27F20-03000012WFIXATION PALTE A16AH-48531-00
28GB/T5783-M6x16BOLT M6x162
29F25-07000005WJOINT A, REMOTE CABLE2663-48344-00
30F20-03000200WFIXATION PALTE B ASSY 1
31F20-03000203WRUBBER RING190480-19031
32F25-07000006WLOCK NUT 3/8290185-09M01
33GB/T97.1-10WASHER 10 290201-10120
34F20-07000100WSTEERING LINK ROD ASSY16AH-61350-00
35F20-07000101WLINK ROD, STEERING1
36F15-11020002WBOLT, STEERING LINK1
37F25-07000303WBUSH, BOLT190387-10M42
38F25-07000304WNUT 3/8190170-09M03
39GB/T889.1-M8LOCK NUT M81
40F20-07000102WLINK PLATE, STEERING1
41GB/T97.1-8WAHSER 8192995-08100
42GB/T9074.14-M8X25BOLT M8x25190119-08m51
43F15-11010000WTHROTTLE & SHIFTING CABLE 152
